Введение

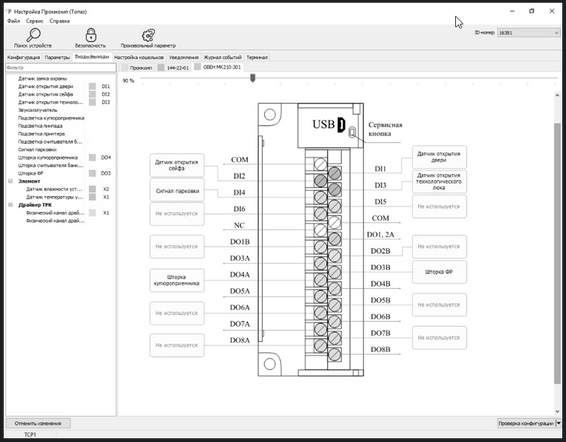

На вкладке "Входы/выходы" имеется возможность изменения назначения входных и выходных цепей.

В окне отображаются три вкладки:

• Промкомп
• 144-22-01
• ОВЕН МК210-301

В каждой вкладке указываются устройства, подключаемые к разъемам терминала.

Переназначение входов-выходов

1. Двойной клик левой кнопкой мыши по прямоугольнику с названием изменяемого устройства ( цвет изменится на зеленый. ),
2. В списке слева найти желаемую функцию и дважды кликнуть по ее названию левой кнопкой мыши.

3. Нажать Записать конфигурацию
4. Нажать Проверить конфигурацию

Для восстановления исходной конфигурации использовать кнопку "Заводские настройки".

Инвертирование входов

Также "Входы/выходы" можно инвертировать, для этого необходимо:

1. Щелкнуть правой кнопкой мыши по прямоугольнику с названием изменяемого устройства
2. Нажать Инвентировать (Инвертированный прямоугольник, с выбранным устройством, будет иметь фиолетовый цвет.)
