Этап 1. Подключение уровнемеров по интерфейсу RS-485 к колонке

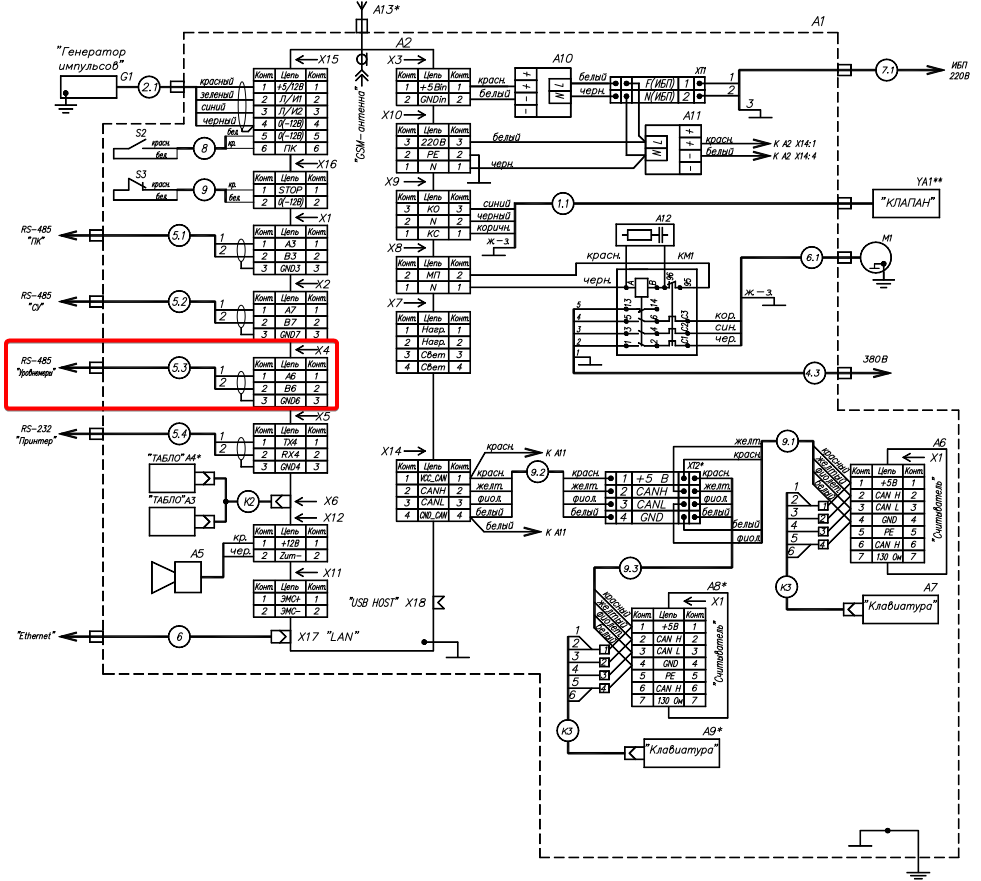

• Схема подключения уровнемера приведена в паспорте на ТРК в Приложении Г.
• Подключение осуществляется по RS-485 интерфейсу в разъем Х4.




  Этап 2. Настройка параметров блока управления





  1. Запустить Настройка-Топаз.
  2. Подключиться к блоку управления.
  3. Закрыть смену.

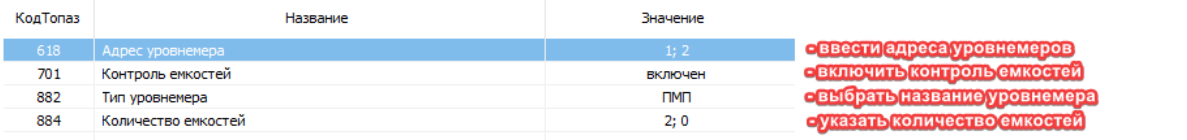

  4. Настроить параметры, отвечающие за работу с уровнемером:
