Отбор паров = газовозврат = паровозврат
Как обозначается ТРК с отбором паров?
В название ТРК указывается аббревиатурой хДОП, где х - номер продукта с отбором паров.
ДОП - двигатель отбора паров

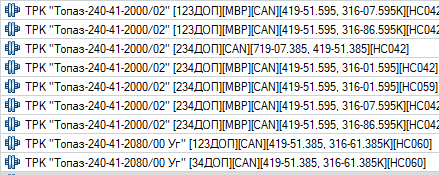

Пример:
Какие БУ поддерживают отбор паров:
- Топаз-306БУ7
- Топаз-306БУ9
- Топаз-306БУ12 CAN
- Топаз-306БУ12-02 CAN
Какие параметры настраиваются в БУ
- 671 Отбор паров
- 889 Коэффициент 252-02
- 1130 Тайм-аут включения отбора паров, с
Принцип работы отбора паров

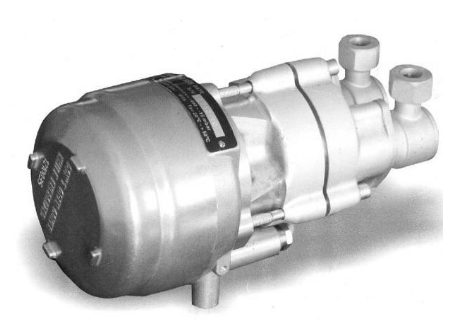

Блок управления подает команду в частотник отбора паров Топаз-252-02. Частотник включает помпу отбора паров VRB80.
Схемы

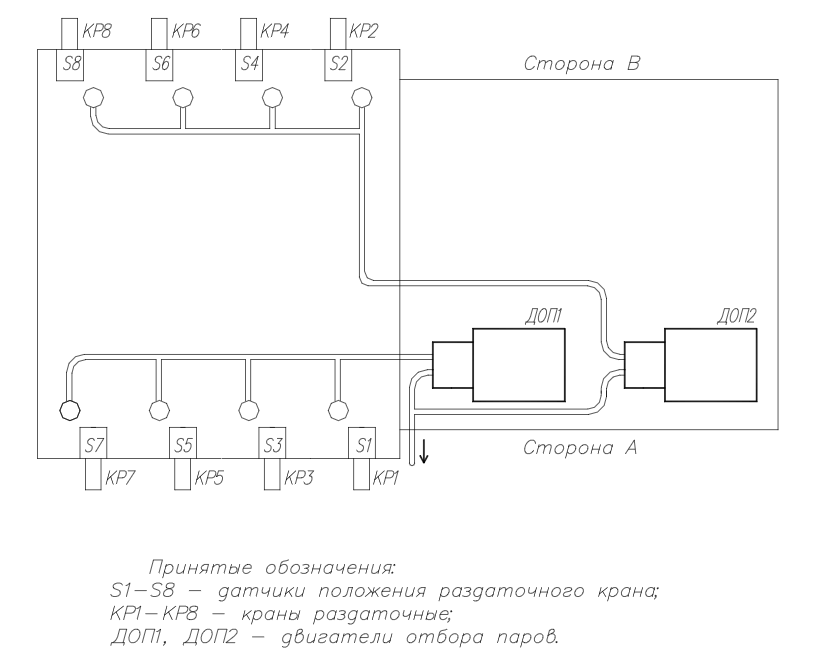

Расположение в ТРК, на примере Топаз-24х 1234ДОП:
Полная схема отбора паров:

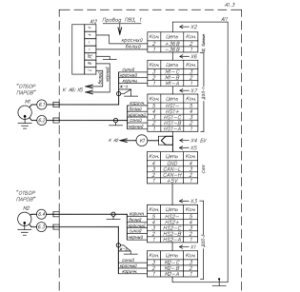

Эл. схема расключения в ТРК:

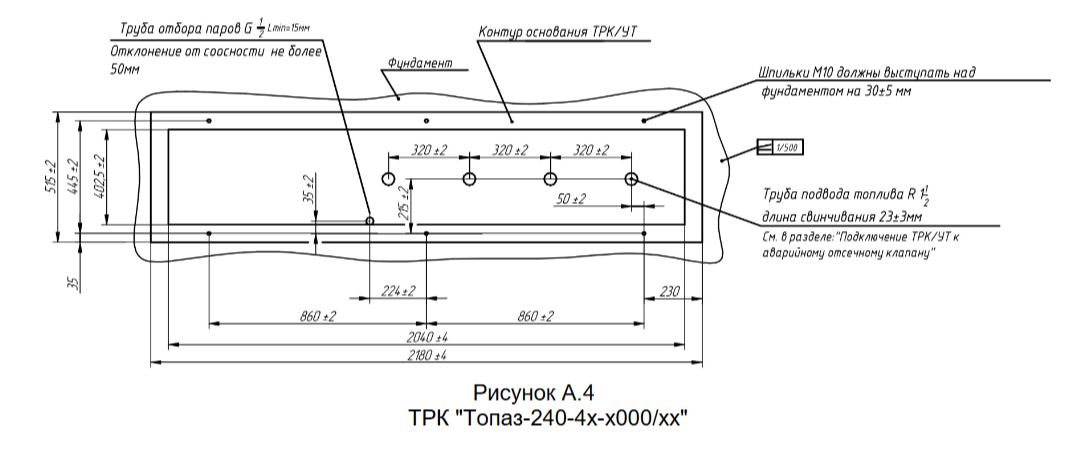

Расположение подводящего трубопровода для отбора паров:
