Обновление прошивки

1. Сохранить образ настроек устройства .

2. Запустить Программатор .

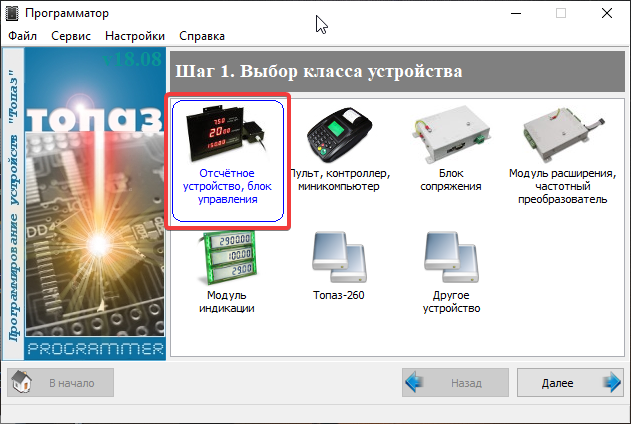

3. Выбрать класс устройства Отсчетное устройство, блок управления .


     Перетаскивание прошивки мышью

   Если перетащить прошивку на окно программатора, то выбор класса устройства и загрузка прошивки произойдут автоматически.

4. Открыть СОМ-порт и выбрать файл прошивки.

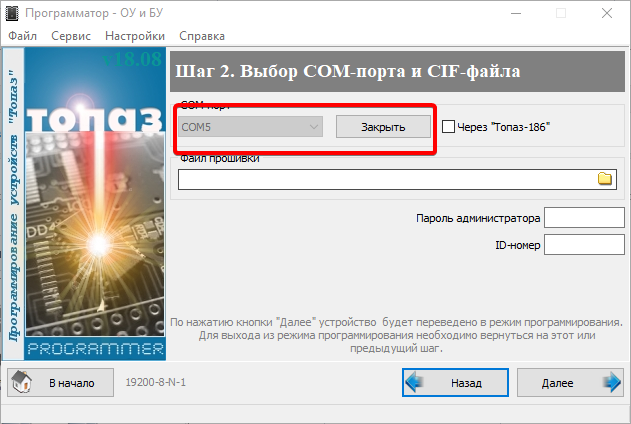

     Переоткрыть СОМ-порт

   Если поле выбора COM-порта недоступно для редактирования необходимо нажать кнопку Закрыть , выбрать COM-порт и нажать кнопку Открыть

5. Поставить галочку Пароль.



6. Ввести пароль.

     Заводское значение пароля 123456


7. Нажать кнопку Запись .

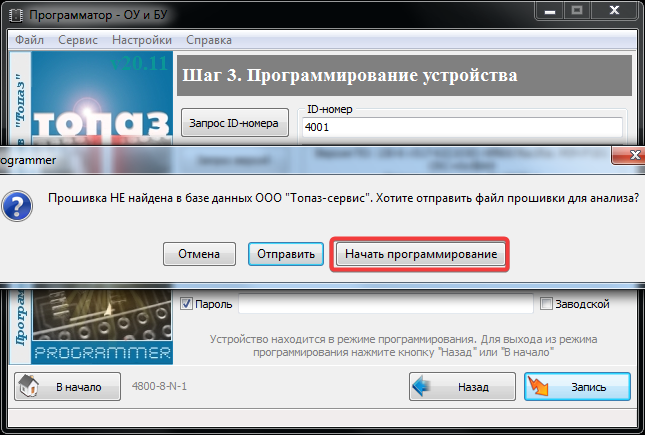

8. Если появится предупреждение Прошивка НЕ найдена в базе данных , нажмите кнопку Начать программирование .

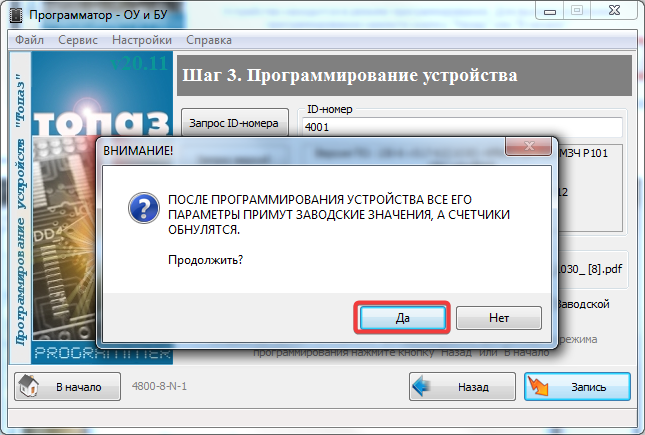

9. Если появится предупреждение о потере данных, удиться что образ устройства сохранился и продолжить программирование кнопкой ДА .

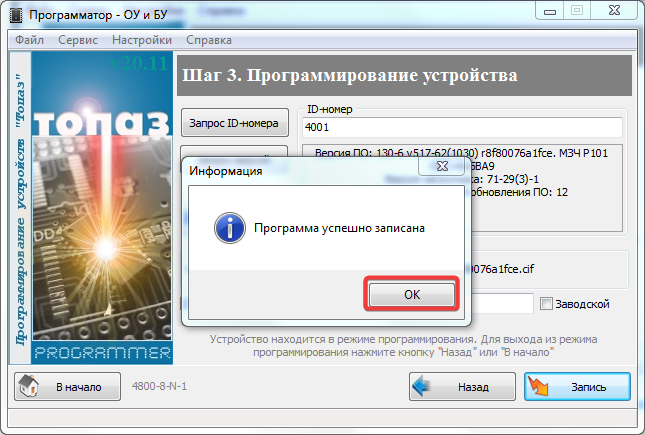

10. Дождаться сообщения о том, что программирование завершено и нажать ОК .



11. Восстановить настройки устройства из образа.


    Чтение прошивки

1. Запустить Программатор . Выбрать класс устройства Отсчетное устройство, блок управления.

2. Выбрать класс устройства Отсчетное устройство, блок управления.


3. Открыть СОМ-порт .




   Если поле выбора COM-порта недоступно для редактирования необходимо нажать кнопку Закрыть , выбрать COM-порт и нажать кнопку Открыть

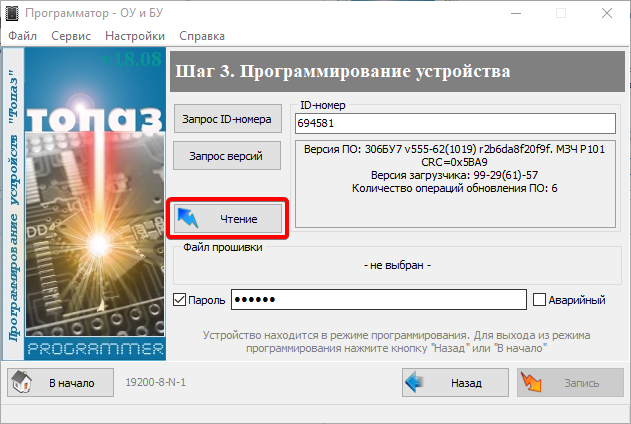

4. Нажать Чтение .

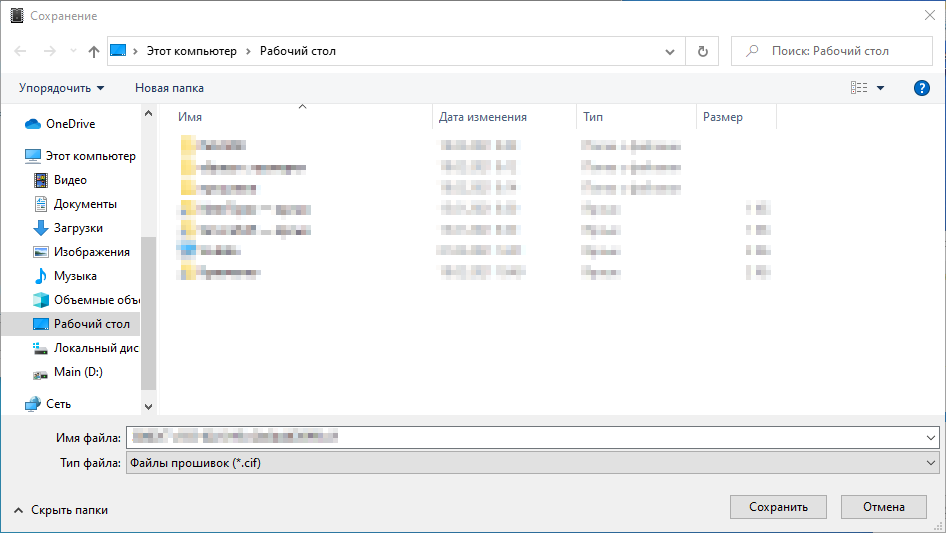

5. Выбрать куда сохранить файл прошивки устройства .


6. Нажать Сохранить .

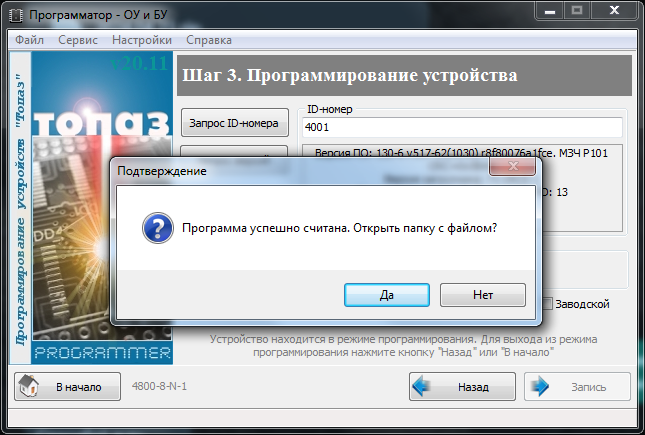

7. Дождаться сообщения о завершении процесса.
