Обновление Топаз-252-02 и других МР

1. Подключить компьютер к Топаз-306БУ через интерфейс RS-485.

2. Запустить сервисное ПО Программатор.

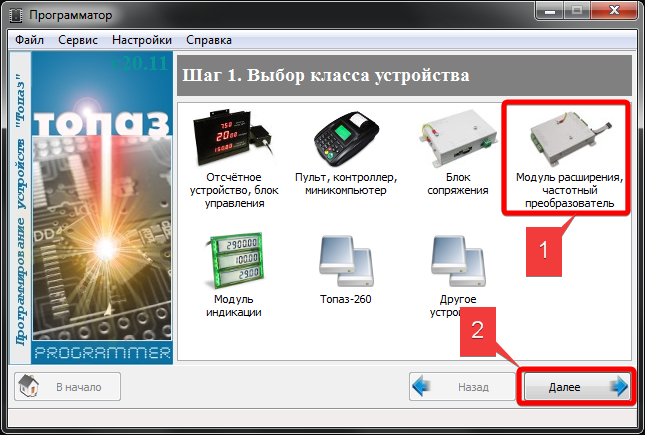

3. Выбрать Модули расширения, частотные преобразователи нажать Далее.

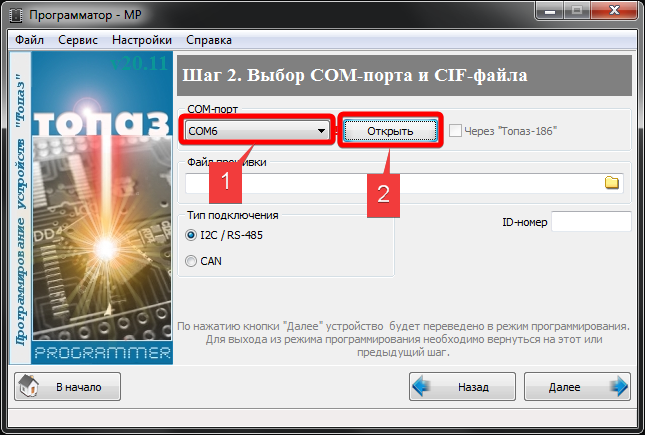

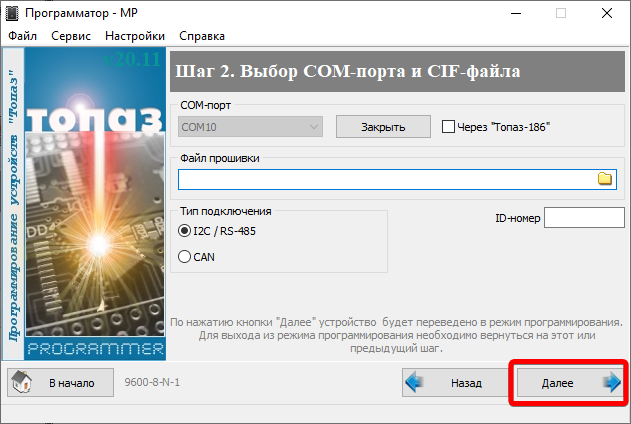

4. Выбрать COM-порт и нажать Открыть.

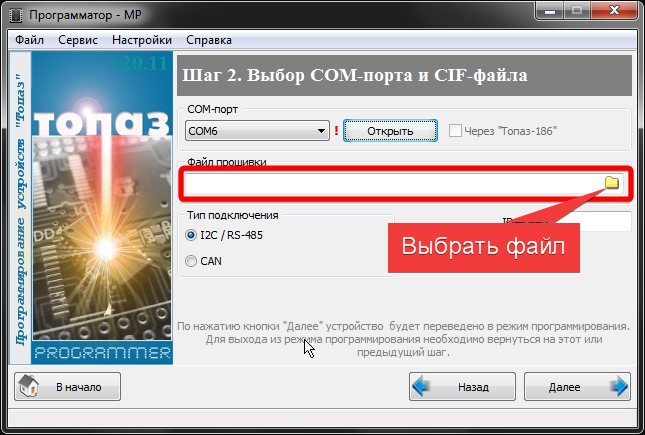

5. Выбрать путь к файлу прошивки.

Файл прошивки можно перетащить в ручную, курсором мыши (ЛКМ) в окно программатора.

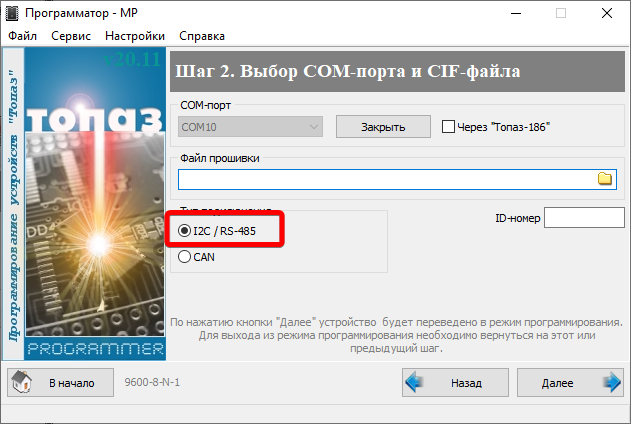

6. Установить галочку на I2C / RS-485.

7. Нажать Далее.

8. Нажать Запись.

Перед записью убедитесь, что выбрано правильное устройство

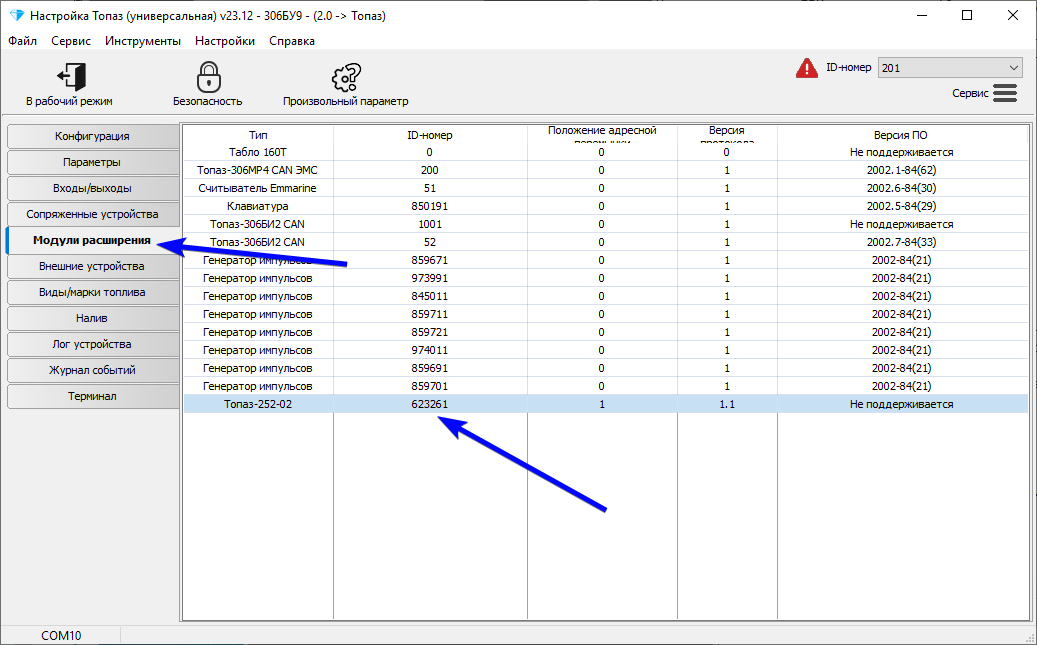

Узнаем ID-номер необходимо модуля расширения, например, Топаз-252-02

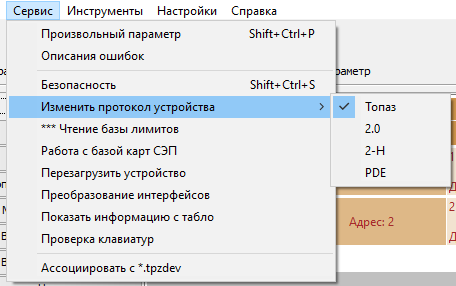

Переводим БУ на протокол Топаз

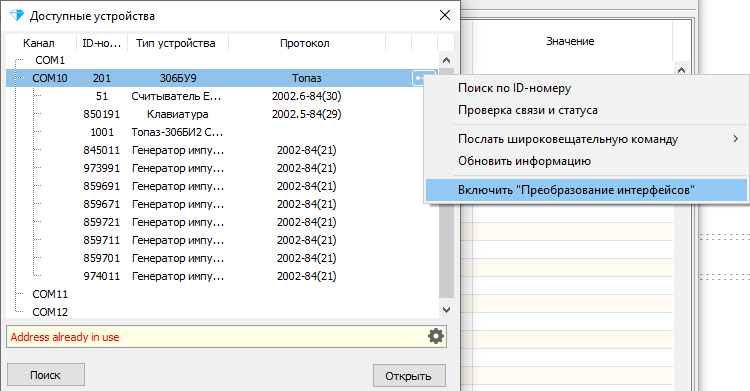

Переводим в режим Преобразование интерфейсов блок управления через Настройка Топаз

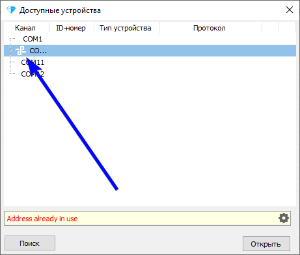

Блок управления пропадет из списка, появится значок что устройство в преобразование интерфейсов

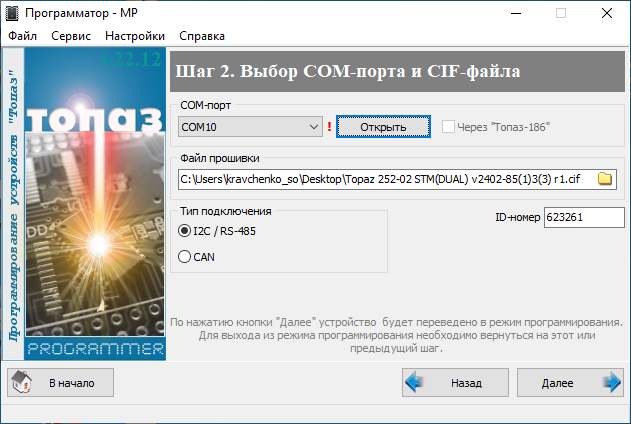

Выбираем файл прошивки, COM-порт и вводим ID-номер
В программаторе открываем порт и нажимаем Далее

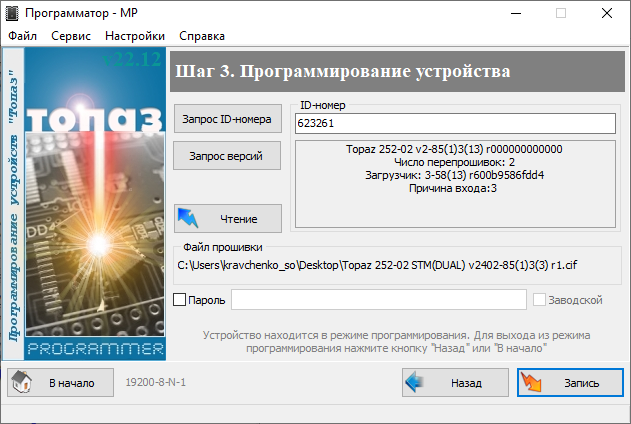

Если сделано все правильно, появится информация об устройстве

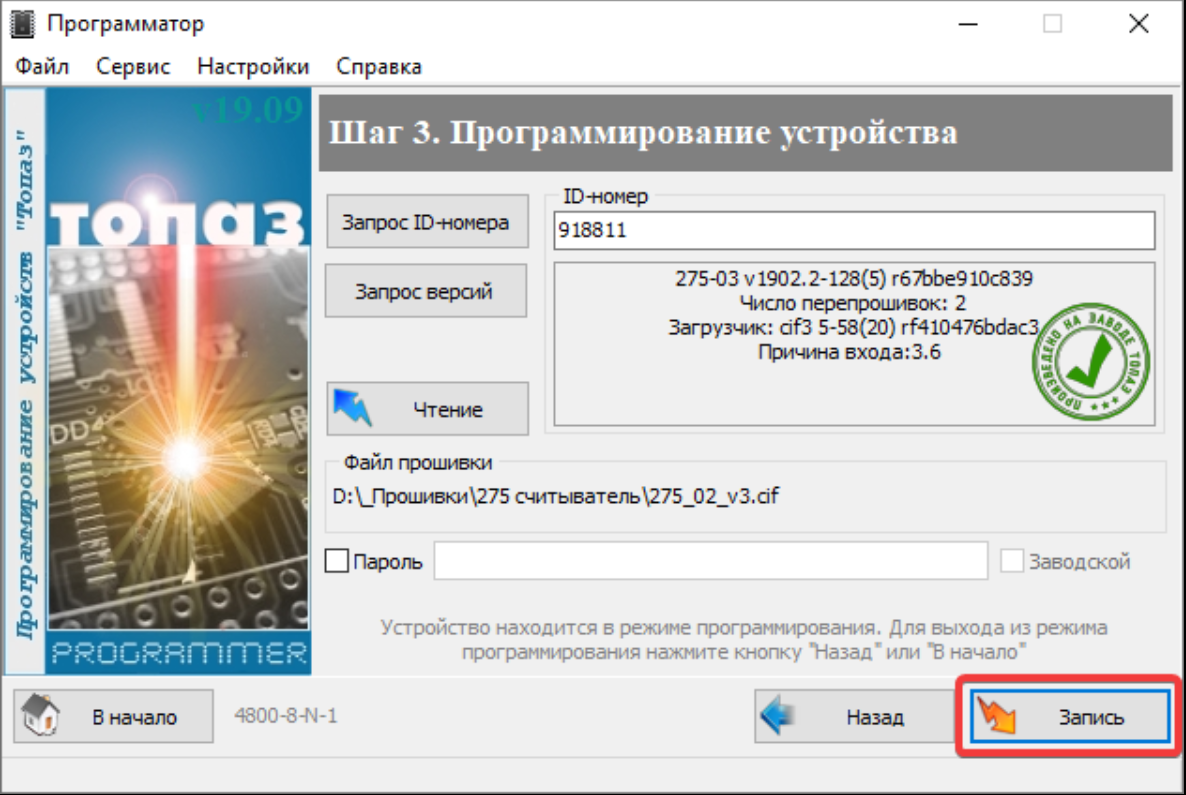

Вводим пароль и нажимаем Запись
